프로젝트 소개
다이어그램을 LLM에게 맡길 때 가장 답답한 건, 결과물이 대개 mermaid 텍스트나 PNG 이미지로 끝난다는 점이다. 한 번 그려지면 박스 하나 옮기려고 다시 프롬프트를 쳐야 한다. next-ai-draw-io는 이 지점을 다르게 잡았다. 자연어 명령으로 다이어그램을 생성하되, 산출물이 편집 가능한 draw.io 캔버스다. AI가 초안을 던지면 사람이 그 위에서 마우스로 마저 다듬는다.

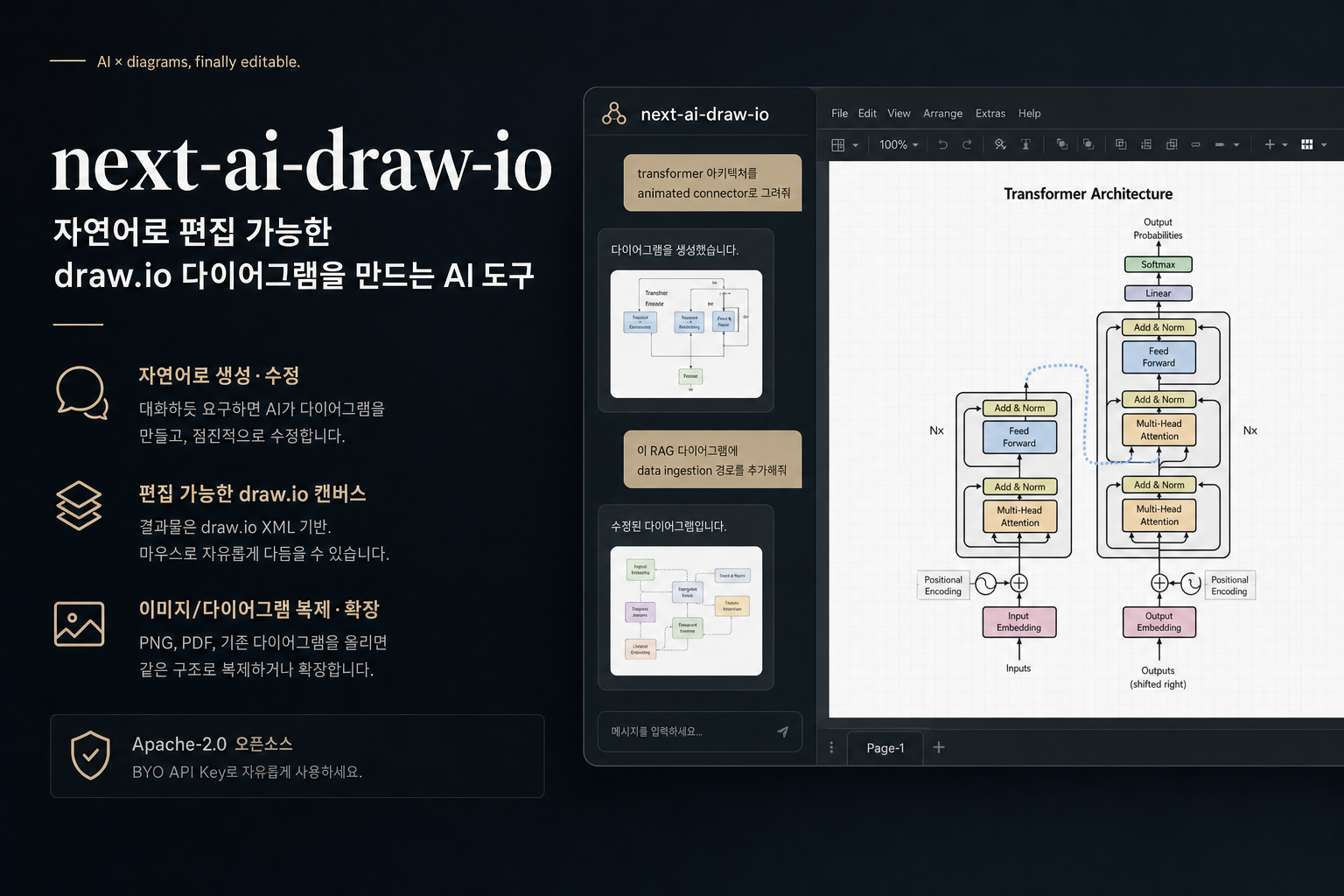

핵심은 Next.js 웹앱 안에 draw.io 임베드를 얹고, LLM이 draw.io의 XML 구조를 직접 조작하도록 연결한 구조다. 그래서 "transformer 아키텍처를 animated connector로 그려줘", "이 RAG 다이어그램에 data ingestion 경로 추가해줘" 같은 점진적 수정이 채팅으로 돌아간다. 이미지나 PDF를 올려 기존 다이어그램을 복제·확장하는 것도 같은 파이프라인 위에 있다.
여기서 한 가지 맥락을 짚자면, 데모 사이트(next-ai-drawio.jiang.jp)는 ByteDance Doubao의 모델 스폰서십으로 glm-4.7을 돌린다. 코드 자체는 Apache-2.0 오픈소스이고 BYO API key로 자기 키를 꽂아 쓸 수 있으니 wrapper는 아니지만, 호스팅 데모가 스폰서 모델에 묶여 있다는 점은 알고 보는 게 좋다.
왜 이 프로젝트가 등장했을까
LLM에게 다이어그램을 시키는 흐름은 이미 mermaid가 평정한 듯 보였다. 텍스트로 정의하고 렌더링하니 git에 올라가고 diff도 된다. 하지만 mermaid는 레이아웃 자유도가 낮고, 클라우드 아키텍처처럼 AWS/GCP 아이콘이 들어가는 그림에는 약하다. 결정적으로 "여기 화살표 하나만 굵게"가 안 된다 — 문법을 다시 건드려야 한다.
반대편엔 draw.io가 있다. 자유도와 아이콘 라이브러리는 충분하지만 전부 수작업이다. next-ai-draw-io는 이 둘 사이를 메운다. LLM의 생성 능력과 draw.io의 편집 자유도를 한 캔버스에서 합치고, AI는 첫 80%를, 사람은 마지막 20%를 손으로 친다. 즉, "텍스트 다이어그램이냐 GUI 편집이냐"의 양자택일을 거부하고 둘을 직렬로 붙인 셈이다.
핵심 기능
- 자연어 기반 생성·수정 — 채팅으로 draw.io XML을 직접 조작한다. 한 번 그린 그림에 요소를 추가/삭제하는 incremental edit이 핵심.
- 이미지/PDF 입력 — 기존 다이어그램 스크린샷이나 PDF 문서를 올리면 내용을 추출해 다이어그램으로 복제·재구성한다.
- 버전 히스토리 — AI가 편집하기 전 상태를 추적해 이전 버전으로 되돌릴 수 있다. AI 편집의 비가역성 불안을 덜어주는 실용적 장치.
- 클라우드 아키텍처 지원 — AWS/GCP/Azure 전용 아이콘셋으로 인프라 다이어그램에 강하다.
- MCP 서버 분리 — 별도 npm 패키지(
@next-ai-drawio/mcp-server)로 떼어내 Claude/Cursor/VS Code에서 직접 호출한다.
프로젝트 구조
next-ai-draw-io/ ├── app/ — Next.js 웹앱 (draw.io 임베드 + 채팅 UI) ├── packages/ │ └── mcp-server/ — MCP 서버 (coding agent 연동) ├── docs/ — provider/배포 가이드 └── public/ — 데모 SVG 예시
흐름으로 보면 이렇게 돈다.
사용자 자연어 → LLM → draw.io XML 생성/패치 → 캔버스 렌더 → 사람이 GUI로 수정 ↑ MCP server (Claude/Cursor에서 호출)
실제 사용 예시
Step 1: 로컬 설치 후 키 설정.
git clone https://github.com/DayuanJiang/next-ai-draw-io cd next-ai-draw-io npm install cp env.example .env.local # provider API key 입력 npm run dev # localhost:6002
Step 2: coding agent에 MCP로 붙이기. Claude Code CLI 기준 한 줄이면 끝난다.
claude mcp add drawio -- npx @next-ai-drawio/mcp-server@latest
Step 3: 에이전트에게 그대로 요청한다.
"login, MFA, session management를 포함한 사용자 인증 플로우차트를 그려줘"
다이어그램이 브라우저 캔버스에 실시간으로 뜨고, 마음에 안 드는 박스는 거기서 손으로 옮기면 된다.
이 프로젝트가 흥미로운 이유
- 편집 가능한 산출물 — mermaid 텍스트도 PNG도 아닌 draw.io 네이티브 객체라서, AI 초안 위에 사람의 손길이 자연스럽게 얹힌다. 문서화 워크플로에 실제로 녹는다.
- MCP를 패키지로 분리 — 웹앱과 별개로 MCP 서버만 떼어 coding agent에 끼울 수 있다. 즉 IDE에서 코드 짜다가 "이 구조 다이어그램으로 뽑아줘"가 흐름 안에서 가능하다. 이 결합성이 단순 데모 도구와 가르는 지점이다.
- BYO key + 멀티 provider — 데모 한정이 아니라 OpenAI/Gemini/Claude/Doubao를 자기 키로 돌린다. 사내 문서 환경에 자체 호스팅하기 쉽다.
다만 contributor가 사실상 단독 메인테이너이고 데모는 스폰서 모델에 의존한다. 프로덕션 자체 호스팅이라면 모델 추상화를 위해 BerriAI/litellm을 앞단에 두고 provider를 한 인터페이스로 묶는 편이 안전하다. 그리고 다이어그램 편집의 본체는 결국 jgraph/drawio 자체이니, 복잡한 수정이나 오프라인 작업은 원본 draw.io를 병행하는 게 현실적이다.
정리
즉, next-ai-draw-io는 "LLM이 그리고 사람이 다듬는다"는 분업을 draw.io 캔버스 위에서 성립시킨 도구다. mermaid가 채운 자리와 다른, 편집 자유도가 필요한 아키텍처·인프라 문서화 영역을 정확히 겨냥했다.
거버넌스 측면에서 단독 메인테이너·스폰서 모델 의존이라는 위험은 분명하다. 하지만 코드는 Apache-2.0이고 MCP 서버가 깔끔히 분리돼 있어 도입 리스크를 통제할 수 있다.
PM·엔지니어가 아키텍처 다이어그램을 자주 그리고, 이미 coding agent(Claude/Cursor)를 쓰고 있다면 MCP 연동만으로도 워크플로에 끼울 가치가 있다. 추천한다 — 단, 핵심 업무 의존이라면 자체 호스팅 + litellm 조합으로 모델 종속을 끊고 들어가라.
